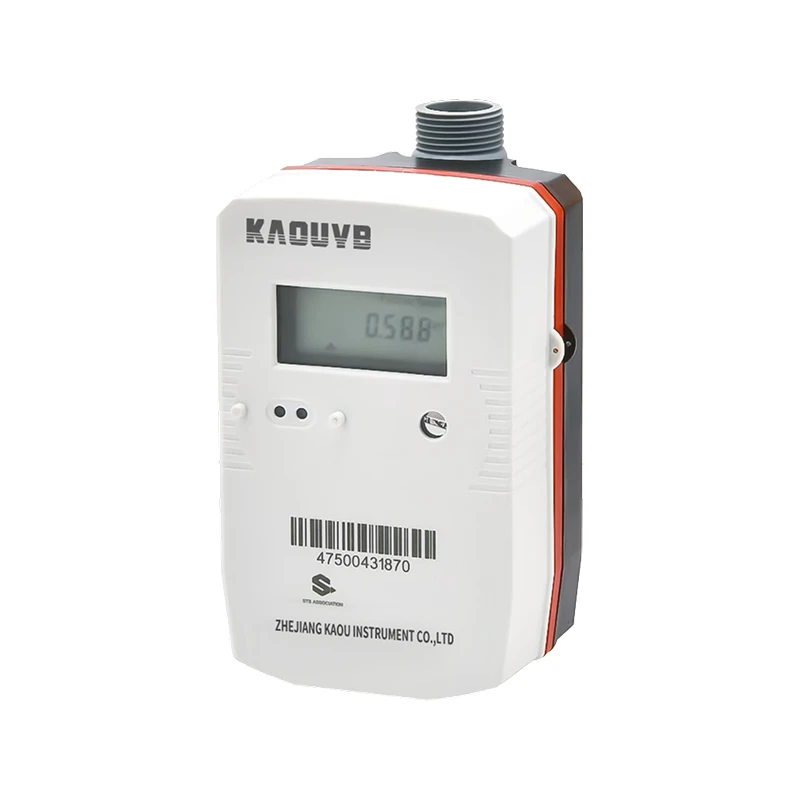

Ten przedpłatowy wodomierz z rur z tworzywa sztucznego łączy w sobie komunikację bezprzewodową, inteligentne sterowanie i technologie płatności-w wielu trybach, stanowiąc podstawowe urządzenie do nowoczesnego zarządzania zasobami wody i wydajnych pomiarów. Ponadto złącze rurowe z tworzywa sztucznego nadaje temu wodomierzowi lekkość, łatwość montażu i-oszczędność.
Parametry techniczne
|
Rzeczy |
Parametr |
||
|
Kaliber nominalny |
DN15 |
DN20 |
DN25 |
|
Przepływ przeciążeniowy Q4 (m³/h) |
3.125 |
5 |
7.875 |
|
Stały przepływ Q3 (m³/h) |
2.5 |
4 |
6.3 |
|
Przepływ graniczny Q2(m³/h) |
0.04 |
0.064 |
0.1008 |
|
Min. przepływ Q1 (m³/h) |
0.025 |
0.04 |
0.063 |
|
Poziom wodoodporności |
IP68 |
||
|
Środowisko pracy |
-10 stopni -55 stopni, mniejsze lub równe 100% RH |
||
|
Komunikacja |
LoRa Mniejsza lub równa 1KM, LoRaWAN Mniejsza lub równa 10KM (Rzeczywista odległość zależy od warunków) |
||
|
Bateria |
Bateria litowa (Er2650,8500mAh); 8 lat życia; bateria jest wymienna |
||
|
Zasilanie |
Napięcie stałe 3,6 V |
||
|
Wyświetl zawartość |
Bilans, zakupiona woda, zużyta ilość, zużyta woda, napięcie, numery wersji itp |
||
|
Waluta statyczna |
<20uA |
||
|
Maksymalne czytanie |
99999 stopni |
||
|
Maksymalny dopuszczalny błąd |
Q1 Mniejsze lub równe Q Mniejsze lub równe Q2: ±5% Q2 Mniejsze lub równe Q Mniejsze lub równe Q4:±2% |
||
Funkcje
(2) Woda awaryjna (debet)
(3) Zawór otwiera się i zamyka automatycznie
(4)Zegar czasu rzeczywistego-
(5)Elastyczne ustawienia taryf i windykacji
(6) Sabotaż antymagnetyczny
(8)Typ płatności wielu, token, telefon komórkowy, pozycja,-bank elektroniczny itp.
(9) Ochrona pola magnetycznego
(10)ostrzeżenie o niskim poziomie kredytu
(11) Zapis danych: ① Zapis danych dotyczących zużycia z 10 lat według miesięcy
②10-letni zapis danych dotyczących zużycia według godzin
Podstawowe komponenty systemu
Ten system przedpłatowych wodomierzy z rur plastikowych tworzy kompletny ekosystem składający się z czterech kluczowych części:
Inteligentny wodomierz:Dostępny w wersjach prędkościowej, wolumetrycznej i ultradźwiękowej, wyposażony w wyświetlacz LCD i zintegrowane moduły bezprzewodowe LoRa/LoRaWAN. Spełnia międzynarodową normę STS IEC62055-41,51, umożliwiając zdalne ładowanie i zapytanie o dane.
Podzielony CIU:Moduł interfejsu klienta (CIU) służy do ładowania licznika i sprawdzania danych. Wyposażony w dotykową klawiaturę LCD (wyświetlacz w języku angielskim) oraz moduły LoRa/LoRaWAN (tak samo jak miernik), umożliwia bezprzewodową komunikację RF na programowalną odległość 100-200m w obszarach mieszkalnych.
Platforma HDMS:System zarządzania płatnościami sprzętowymi i cyfrowymi (HDMS) obsługuje sprzedaż wody,{{0}monitorowanie stanu liczników w czasie rzeczywistym, przechowywanie danych i analizę statystyczną, zapewniając-kompleksowe rozwiązanie do zarządzania zapleczem.
Rozwiązanie do sprzedaży mobilnej:Zintegrowany z lokalnymi-platformami płatności elektronicznych i bankami umożliwia sprzedaż wody za pośrednictwem terminali POS lub telefonów komórkowych, umożliwiając użytkownikom realizację płatności w dowolnym miejscu i czasie.
Instrukcje instalacji
Przed-instalacją
Env: -10 stopni -55 stopni, wilgotność względna mniejsza lub równa 100%, brak silnych pól magnetycznych/wibracji/zalegania wody.
Wyposażenie: Sprawdź nieuszkodzony miernik (DN15/20/25, mosiądz/plastik), baterię Er2650, CIU; ciśnienie w rurociągu Mniejsze lub równe 1,6Mpa.
Instalacja licznika
Przygotowanie rurociągu: Zakręcić zawór, opróżnić, oczyścić.
Zamontować: Wyrównać kierunek przepływu, zastosować uszczelki, zachować poziomość (odchylenie mniejsze lub równe 5%); pasuje do Er2650 dla IP68.
Konfiguracja CIU
Umieść 100-200 m od metra (0 stopni -50 stopni).
Zasilanie (zasilacz 5 V/4 baterie AAA), sparuj, aż dioda LED będzie się świecić.
Opublikuj-test instalacji
Sprawdź, czy nie ma wycieków; test CIU (zapytanie o dane, doładowanie 20-cyfrowego tokena, zawór automatyczny).
Notatki
Zakaz nieuprawnionego demontażu; zapisz początkowy odczyt/numer seryjny.
